Espaces Confinés et Structures Complexes : Le Relevé 3D Résout les Défis de Mesure du Bâtiment et de l’Industrie

En architecture comme dans l’industrie, la phase de relevé constitue une étape essentielle à la réussite d’un projet. C’est également la phase où les méthodes traditionnelles, telles que le télémètre laser ou le mètre ruban, atteignent rapidement leurs limites. Dès qu’un site présente une géométrie irrégulière, des accès difficiles, des réseaux denses ou des volumes hors normes, la prise de cotes manuelle devient incertaine.

Le bureau d’études Scan 3D Sud déploie des technologies de numérisation afin de figer la réalité et de fournir des données fiables, exploitables et précises.

Qu’est-ce qu’une structure « complexe » ?

Pour l’œil humain, la complexité peut être esthétique. Pour un métreur ou un ingénieur, elle se mesure en termes de faisabilité technique. Une structure est dite complexe dès que sa géométrie s’affranchit des angles droits et des plans rectilignes.

En architecture, cela englobe :

• Les bâtiments anciens (mas, édifices haussmanniens, églises), où les murs sont déformés par le temps, les voûtes asymétriques et les charpentes constituées d’assemblages tridimensionnels imprévisibles
• Les façades ornementées ou irrégulières, pour lesquelles une mesure ponctuelle au télémètre ne permet pas de capturer fidèlement la fluidité des formes.

En milieu industriel, la complexité prend une autre dimension :

• Les usines saturées de tuyauteries (piping), de gaines de ventilation et de supports métalliques.
• Les charpentes métalliques massives et complexes, où des centaines de poutres s’entrecroisent à plusieurs mètres de hauteur.

Face à ces géométries, le scanner 3D d’architecture agit comme un capteur de réalité. En figeant instantanément des milliards de coordonnées spatiales avec une précision millimétrique, il permet de visualiser et d’analyser des volumes qu’aucune mesure ponctuelle n’aurait pu retranscrire avec autant de fidélité.

Le défi des espaces confinés : Mesurer en toute sécurité

Le milieu industriel et l’architecture regorgent d’espaces où l’intervention humaine constitue un véritable défi logistique : locaux techniques exigus, faux plafonds saturés, galeries souterraines ou encore soutes de navires. Ces zones cumulent les contraintes : manque de recul, obscurité totale et risques pour les opérateurs.

L’expertise de Scan 3D Sud en relevé 3D laser (technologie LiDAR) fait la différence :

• Zéro contact et sécurité : Nos scanners mesurent à distance, évitant aux opérateurs de s’exposer à des risques de chute ou à des postures dangereuses. La numérisation de structures en hauteur peut ainsi être réalisée depuis le sol, sans nacelle ni échafaudage.
• Indépendance vis-à-vis de la lumière : le laser LiDAR émet sa propre source de lumière. Nous pouvons réaliser des relevés d’architecture avec une précision submillimétrique dans des locaux techniques plongés dans l’obscurité complète.
• Rapidité d’acquisition : Quelques minutes suffisent pour capturer un volume complet à 360°, réduisant considérablement le temps de présence de nos équipes dans des zones hostiles ou difficiles d’accès.

Application en Architecture : Capturer l’irrégularité des volumes

En architecture, aucun bâtiment n’est parfaitement d’équerre et l’existant est rarement conforme aux plans théoriques. Pour des projets de rénovation ou des extensions sur mesure, comme une surélévation en bois ou une verrière d’architecte, ces imprécisions constituent une source de risques financiers.

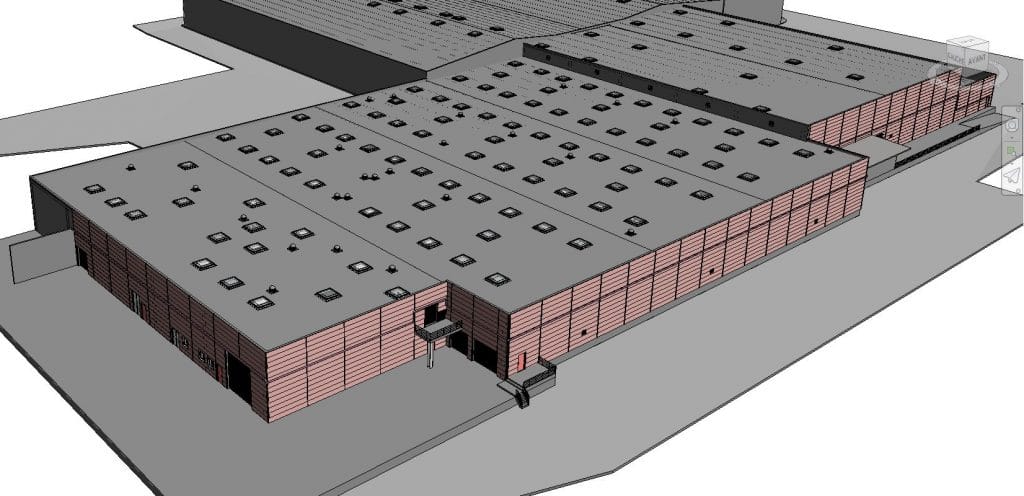

Le relevé 3D par scanner laser capture la réalité « As-Built » (« tel que construit ») d’un bâtiment.

En fournissant une base de travail millimétrique, Scan 3D Sud permet aux architectes de modéliser leurs projets sur une réplique fidèle de l’existant.
Cette approche sécurise la phase de conception, valide la faisabilité et garantit que les éléments préfabriqués s’intégreront au millimètre près le jour de leur installation, éliminant ainsi les mauvaises surprises et les reprises coûteuses.

Application dans l’Industrie : La détection de collisions informatiques (Clash Detection)

En milieu industriel, l’espace est une ressource saturée. L’implantation d’une nouvelle machine, la modification d’un convoyeur ou l’ajout d’une tuyauterie exigent une précision millimétrique afin d’éviter tout conflit spatial.

Scan 3D Sud intervient pour numériser l’intégralité d’un site industriel. Nos ingénieurs traitent ensuite ces données afin de réaliser des études d’intégration précises.

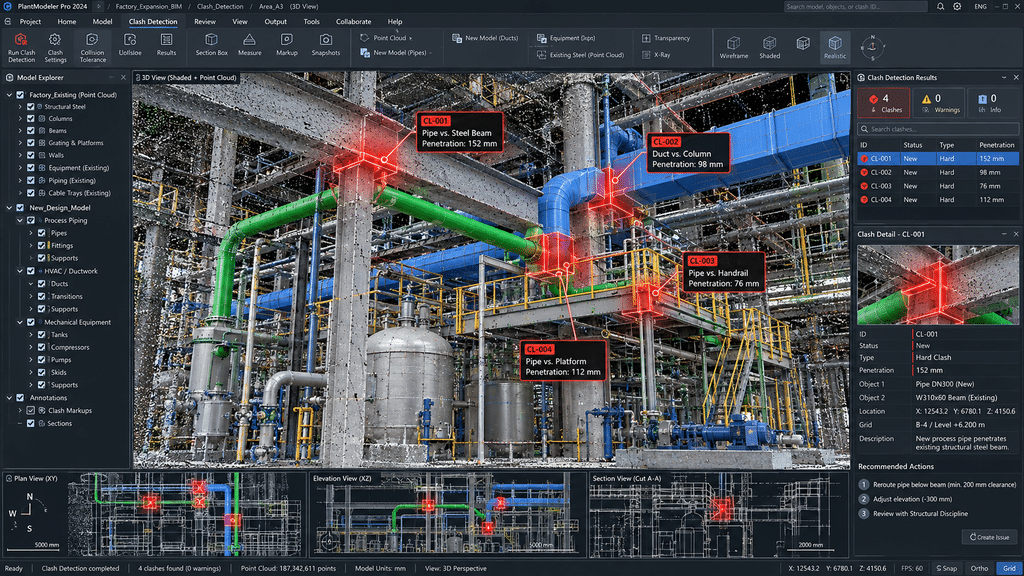

Toute la puissance du relevé 3D réside dans la détection de collisions, appelée « Clash Detection ».

En important le nuage de points dans leurs logiciels de bureau d’études, les ingénieurs peuvent simuler l’intégration de nouvelles installations directement dans l’environnement réel de l’usine. Chaque collision potentielle avec un support, une gaine ou un mur est identifiée avant même le lancement de la fabrication.

Le résultat sur le terrain est concret : une préfabrication garantie à 100%, un temps d’arrêt de production réduit au minimum et une logistique de chantier simplifiée.

Scan 3D Sud : L’ingénierie du relevé dans le Sud de la France

Un relevé complexe ne s’improvise pas. Confier une mission de relevé 3D à Scan 3D Sud, c’est s’assurer de la rigueur d’un bureau d’études dirigé par un ingénieur.

Basé à Sète, au cœur du bassin méditerranéen, notre bureau d’études intervient rapidement à Montpellier (34000, 34070, 34080 et 34090), Nîmes(30000 et 30900), Béziers (34500) ainsi que dans l’ensemble de l’Hérault (34) et de la région PACA.
