Nous sommes intervenus récemment sur un nouveau projet : la réalisation d’un garde corps en verre bombé dans une maison à Carry-le-Rouet (13). L’objectif était de fournir un relevé 3D permettant de produire des vitrages courbes parfaitement adaptés à la structure dont la forme ne correspondait à aucun standard.
Un chantier en trois étapes

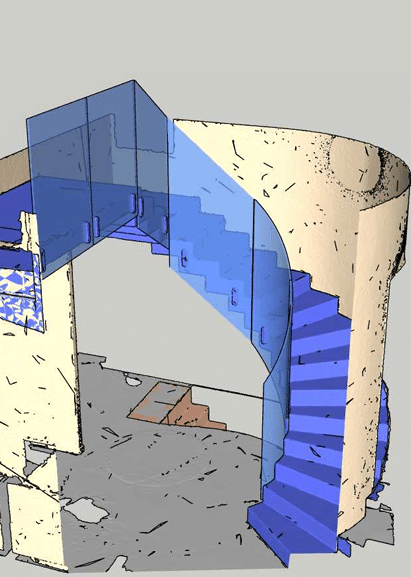

La visualisation 3D : nous avons réalisé une modélisation 3D du garde-corps. Cette étape a permis au client de valider le rendu final.
La pose des fixations : la première intervention sur site a consisté à positionner les fixations avec précision, garantissant ainsi une base fiable pour l’installation des vitrages.

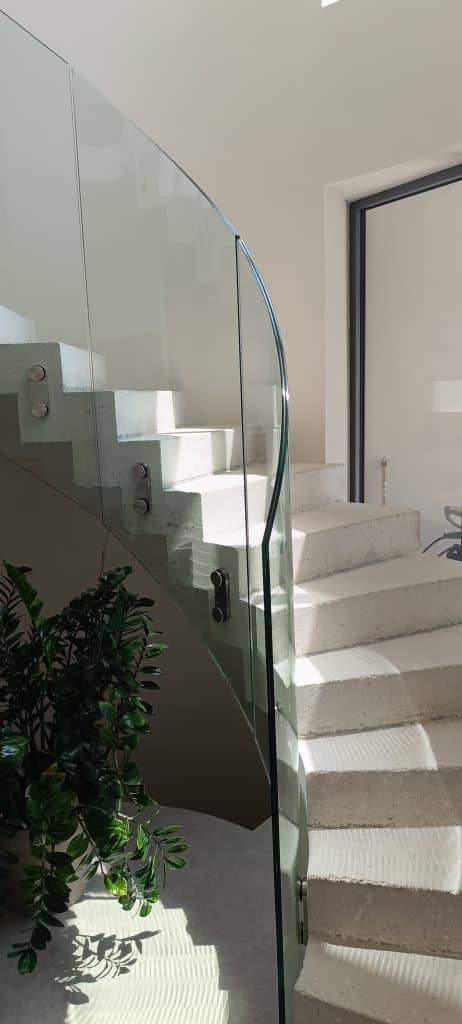

Installation : cinq semaines plus tard, les vitrages sur mesure ont été livrés puis posés avec précision. Les deux verres bombés, conformes aux plans validés, ont été installés sans ajustement sur site.
L’utilisation du nuage de points
À partir du nuage de points dense obtenu avec notre scanner Trimble X7, nous avons reconstruit un modèle précis de l’environnement. L’analyse a permis de confirmer que chaque partit du garde-corps nécessitait un rayon de courbure distinct. Le modèle a aussi servi de base de travail pour produire des visuels 3D, validés par le client avant la fabrication.
- Nous avons généré des plans 3D précis pour l’usinage des verres
- Les perçages ont été positionnés en fonction des fixations déjà en place.
- Une vérification post-fixation a été réalisée pour garantir l’exactitude des cotes finales avant envoi en production.
Trois entreprises ont travaillé sur le projet
Pauli France, pour les systèmes de fixation
Miroiterie Singulière pour la gestion du projet et l’installation
Global Partner Solution, pour la fabrication sur mesure des vitrages bombés
Et bien sûr Scan3D-Sud : en charge des relevés 3D et des plans de fabrication du garde-corps
Besoin de précision pour vos projets sur mesure ?
Que ce soit pour un garde-corps, un escalier, une verrière ou toute autre structure complexe, Scan 3D Sud vous aide à gagner en fiabilité à chaque étape du projet.
Contactez-nous pour en parler et obtenir un devis.
