Pour la marine marchande, les navires de pêche, les bateaux de servitude ou la plaisance, chaque modification, réparation ou aménagement requiert une grande précision.
Historiquement, relever les cotes d’un navire était un casse-tête pour les architectes navals : espaces confinés, coques aux courbures complexes, absence d’angles droits ou de lignes droites de référence.
Aujourd’hui, face à des réglementations environnementales et à des délais d’immobilisation en cale sèche qui peuvent être onéreux, l’approximation n’est plus permise. C’est ici que le relevé 3D par scanner laser révolutionne les chantiers navals.
Basé à Sète, Scan 3D Sud accompagne les acteurs du monde maritime en Occitanie et en région PACA. De la modélisation de coques à la rétro-ingénierie de salles des machines complexes, notre expertise en numérisation 3D sécurise vos projets navals, réduit vos coûts et accélère vos temps de refit.
Le Relevé Manuel, Obsolète dans l’Industrie Navale ?
Un navire n’est pas un bâtiment classique. Les méthodes de mesure traditionnelles (télémètre laser, fil à plomb, gabarits en bois, théodolite) montrent rapidement leurs limites dès qu’il s’agit d’architecture navale.
La complexité des courbes et la réalité du « Tel que Construit »

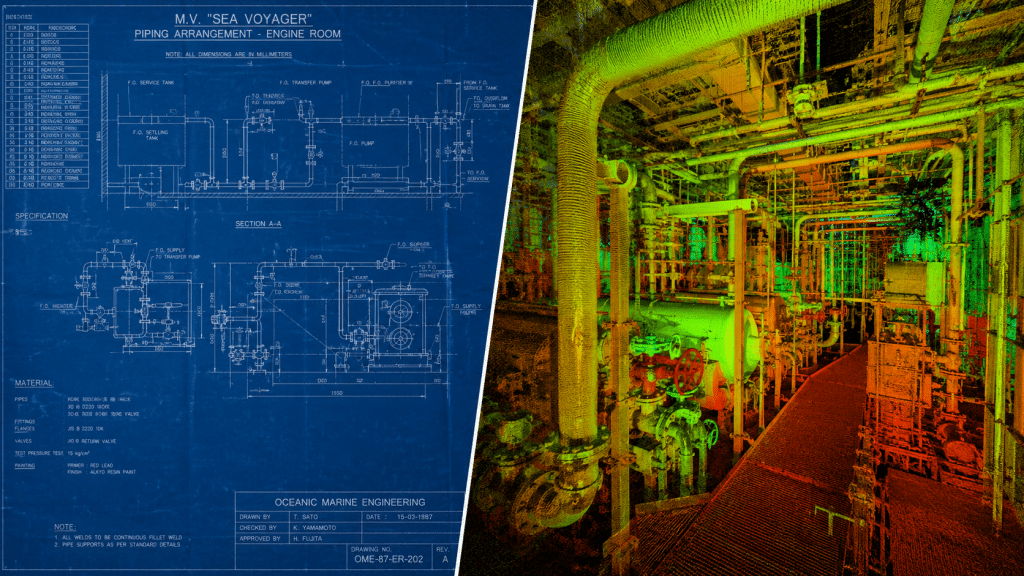

La conception initiale d’un bateau repose sur des plans théoriques. Cependant, une fois le navire construit, et surtout après plusieurs années de navigation, de contraintes mécaniques et de déformations liées à la houle, le navire réel ne correspond plus exactement à ses plans d’origine. C’est ce qu’on appelle la différence entre le plan « Tel que Conçu » et la réalité « Tel que Construit » (As-Built).
Le scanner 3D naval permet de capturer cette réalité avec une précision inférieure au millimètre. En balayant l’environnement à 360 degrés à la vitesse d’un million de points par seconde, nos scanners génèrent un nuage de points d’une fidélité absolue. Chaque tuyau, chaque membrure, chaque déformation de la tôle est numérisé.
Applications Concrètes du Scan 3D sur un Navire
L’intervention de Scan 3D Sud s’adapte à de multiples corps de métiers intervenant sur un navire.

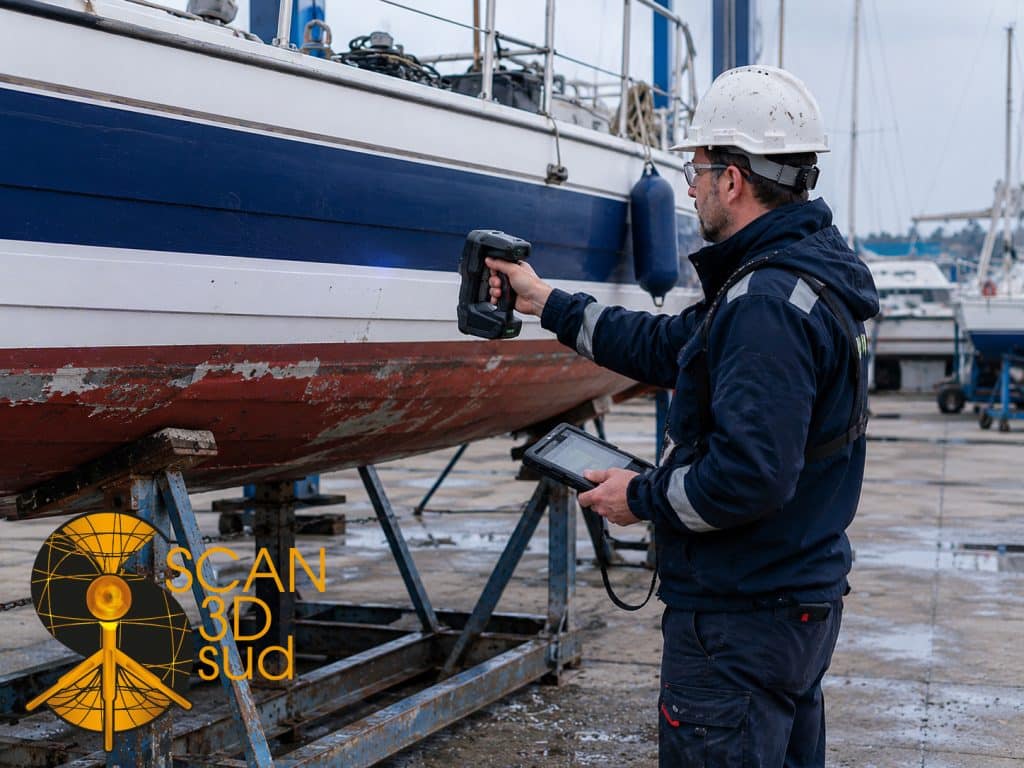

Relevé de coque et capture de données
Dans le cadre de la maintenance ou de la réparation navale, la forme réelle de la coque est la donnée d’entrée la importante. Pour des interventions telles que le remplacement de tôles de bordé, la réfection de structures internes ou la modification du bulbe d’étrave, l’improvisation n’a pas sa place.
Scan 3D Sud intervient pour fournir une cartographie numérique exacte de l’existant :
- Diagnostic et Maintenance : La numérisation permet de comparer la forme actuelle avec les plans d’origine pour identifier des déformations, des enfoncements ou des zones nécessitant une intervention structurelle.
- Aide à la décision : Nous fournissons un maillage 3D qui sert de base de travail aux ingénieurs pour les calculs de stabilité et de déplacement hydrodynamique.
- Sécurisation du Refit : En capturant la géométrie réelle de la coque, nous permettons aux ateliers de maintenance de préfabriquer des éléments structurels avec l’assurance qu’ils s’ajusteront parfaitement au navire, réduisant ainsi drastiquement le temps d’immobilisation à quai.
L’installation de nouveaux systèmes
Avec les nouvelles normes maritimes de l’OMI (Organisation Maritime Internationale), de nombreux navires doivent être rétrofités pour intégrer des systèmes de traitement des eaux de ballast (BWTS) ou des épurateurs de gaz d’échappement (Scrubbers).
Ces équipements volumineux doivent être insérés dans des salles des machines déjà saturées de tuyauteries et de câblages.
Notre solution : Nous scannons l’intégralité du compartiment moteur. Le bureau d’études peut ensuite importer notre modélisation 3D pour simuler le passage des nouveaux tuyaux et préfabriquer l’ensemble en atelier. Le montage à bord s’effectue alors sans aucune retouche.
Rétro-ingénierie de pièces mécaniques marines
Les navires de pêche ou les cargos anciens possèdent souvent des pièces mécaniques (arbres d’hélice, carters, pompes) dont les fabricants ont disparu ou dont les plans sont introuvables. En cas de casse, le navire est bloqué.
Notre solution : Grâce à nos scanners de haute précision, nous réalisons le scan 3D de la pièce défectueuse. Nous modélisons ensuite le fichier CAO parfait, prêt à être envoyé à un usineur ou une fonderie pour fabriquer une pièce de rechange identique à l’originale.
Aménagement intérieur et menuiserie navale
Le « refit » (rénovation) exige des finitions parfaites. Les menuisiers navals passent un temps infini à réaliser des gabarits en contreplaqué pour épouser les formes complexes de la coque afin d’y insérer du mobilier sur mesure.
Notre solution : La numérisation de l’intérieur du bateau supprime totalement l’étape du gabarit physique. Les artisans récupèrent un fichier 3D de la cabine, modélisent le meuble sur leur logiciel, l’usinent sur machine à commande numérique (CNC), et la pose à bord se fait au millimètre près, du premier coup.
Vous avez un navire à refit prochainement ?
Anticipez vos travaux, discutons ensemble de la numérisation de vos espaces et de vos structures pour préparer les interventions de vos sous-traitants.
Comparatif : Méthodes Classiques vs Scan 3D Naval
| Critères d’analyse | Prise de cotes classique à bord | Le Scanner 3D |
| Gestion des formes complexes | Difficile (gabarits manuels approximatifs). | Excellente (capture native des courbes et déformations). |
| Temps d’immobilisation | Long (plusieurs jours). | Ultra-rapide (quelques heures). |
| Risque de « Clash » (Interférences) | Élevé (découvert lors du montage final). | Nul (la détection des collisions est faite informatiquement avant la fabrication). |
| Préfabrication en atelier | Risquée (nécessite souvent des ajustements à bord). | Garantie à 100% (montage « Plug & Play » grâce à la modélisation exacte). |
| Sécurité de l’opérateur | Mesures dangereuses dans les accès difficiles. | Sécurisé (le laser mesure à distance, même en grande hauteur). |
L’Industrie Maritime dans le Sud de la France
De la frontière espagnole jusqu’à la Côte d’Azur, le littoral méditerranéen français est l’un des pôles navals les plus actifs.
Notre ancrage à Sète, au cœur de l’Occitanie
Le port de Sète est un acteur majeur pour le commerce, la pêche et l’industrie. En étant basés directement dans le bassin de Thau, Scan 3D Sud possède une grande réactivité pour intervenir sur les navires amarrés aux quais sétois ou dans les chantiers de la région. Si un navire a une avarie technique nécessitant une modélisation urgente pour lancer une fabrication de pièce, notre proximité géographique est un atout.
Interventions sur toute la façade Méditerranéenne
Notre rayon d’action ne s’arrête pas à l’Hérault. Nous déplaçons notre équipement de numérisation pour les besoins en « refit » de yachts et en réparation navale à Marseille, La Ciotat, Toulon ou Antibes. Nous connaissons les contraintes d’accès aux ports de commerce et aux chantiers sécurisés.
Le Processus de Numérisation Navale
Travailler dans l’environnement maritime exige de la rigueur et de la méthodologie. Voici comment se déroule une prestation avec notre bureau d’études :
- La préparation et le brief technique : Nous définissons avec l’architecte naval, l’armateur ou le chantier les zones à relever et le niveau de détail attendu (LOD).
- L’acquisition sur site (Scan laser) : Notre ingénieur intervient sur le navire (à flot ou en cale sèche). À l’aide de scanners 3D, il multiplie les « stations » (emplacements de scan) pour éviter les zones d’ombre, navigant entre les membrures, les ponts et les coursives étroites.
- L’assemblage et le traitement du nuage de points : De retour au bureau, les milliards de données sont assemblées pour recréer le jumeau numérique parfait du navire. Le fichier est « nettoyé » des données inutiles (matériel temporaire de chantier, personnel).
- La Modélisation CAO et livraison : Selon votre besoin, nous livrons le nuage de points brut optimisé (formats .RCP, .E57, .PTS) ou nous réalisons une modélisation en 3D volumique et surfacique (formats STEP, IGES, Revit, AutoCAD), directement exploitable par vos dessinateurs et ingénieurs d’études.
Expertise et Ingénierie de Scan 3D Sud : Garantie de Précision
Le secteur maritime ne laisse aucune place à l’erreur. Qu’il s’agisse de maintenance, rétro-ingénierie, d’aménagement ou de modernisation de navires, Scan 3D Sud apporte la fiabilité millimétrique aux acteurs de la mer en Occitanie et PACA.
De l’acquisition des données à la modélisation, notre expertise sécurise vos délais et vos budgets de rénovation navale.
Un projet de Refit, d’aménagement ou de réparation navale ?
FAQ : Questions Courantes sur le Scan 3D dans le Secteur Naval
Le navire doit-il obligatoirement être en cale sèche pour être scanné ?
Non, tout ce qui concerne les superstructures, les aménagements intérieurs et la salle des machines peut être scanné pendant que le navire est à flot, à quai. La cale sèche n’est requise que pour la numérisation des œuvres vives (coque sous la ligne de flottaison, safrans, propulseurs).
Combien de temps dure l’intervention sur un bateau ?
Cela dépend de la taille de la zone. Une cabine de yacht peut prendre 1 heure, tandis qu’une grande salle des machines de cargo avec un maillage dense de tuyauteries peut nécessiter 1 à 2 jours de relevés. C’est toujours infiniment plus rapide qu’un relevé manuel.
Quelle est la précision des livrables ?
Nos scanners de dernière génération offrent une précision sub-millimétrique (inférieure à 1 mm) sur les courtes et moyennes distances, garantissant un assemblage parfait de vos pièces préfabriquées.
Les scanners fonctionnent-ils dans les fonds de cale sombres ?
Oui, absolument. Le scanner laser 3D (LiDAR) émet sa propre source de lumière (le laser). Il fonctionne parfaitement dans le noir complet, ce qui est idéal pour les ballasts ou les fonds de cale confinés.
Fournissez-vous des fichiers compatibles avec nos logiciels navals (Rhinoceros 3D, AutoCAD, SolidWorks) ?
Oui, c’est notre force. Nous exportons les nuages de points ou les modèles CAO surfaciques/volumiques dans des formats universels (.E57, STEP, IGES, DWG) compatibles avec tous les logiciels de l’industrie navale.
Pouvez-vous scanner un navire pendant qu’il navigue ?
C’est déconseillé pour la haute précision. Les vibrations des moteurs en pleine charge et le roulis peuvent introduire du « bruit » dans les données. Un navire amarré à quai ou en cale sèche garantit le meilleur résultat.
Le scan 3D est-il utile pour les petits bateaux de plaisance ?
Tout à fait. C’est particulièrement utilisé pour concevoir des ponts en teck synthétique sur mesure, des tauds ou des balcons en inox adaptés à des voiliers ou des bateaux à moteur de taille moyenne.
Comment gérez-vous les reflets sur l’eau ou l’inox poli ?
L’eau absorbe le laser, elle n’est donc pas scannée. Pour les métaux très réfléchissants (inox) ou transparents (vitrages), notre ingénieur possède les techniques d’acquisition (angles spécifiques, poudrage léger si permis) pour assurer une captation optimale.
Quel est le coût d’une numérisation navale dans le Sud de la France ?
Chaque navire est unique. Le coût dépend de l’accessibilité, de la surface à scanner et surtout du niveau de modélisation (LOD) souhaité en bureau d’études. Nous fournissons des devis détaillés et gratuits sous 48h.
